Lista de verificación: reemplazo pin a pin

Un ventilador del mismo tamaño no garantiza un reemplazo directo. Verifique dimensiones, conector, caudal y ruido en el punto de trabajo.

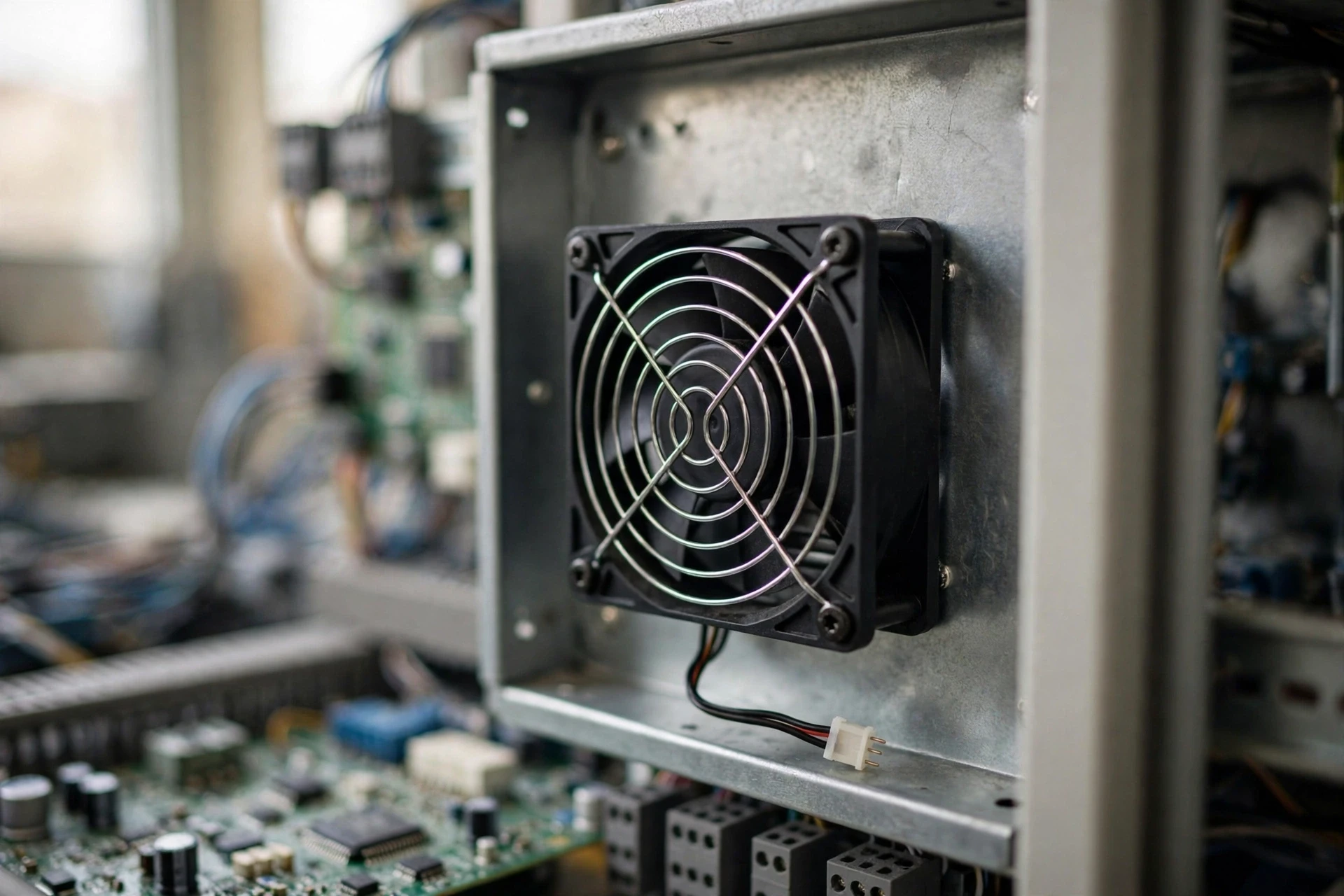

Small DC axial cooling fan mounted in an electronics enclosure

El repuesto que encaja no siempre es el repuesto que funciona

Un ventilador con el mismo tamaño de marco, la misma tensión y un caudal mayor en aire libre puede, aun así, sobrecalentar el equipo que debe refrigerar. Pin a pin es una afirmación sobre cuatro interfaces, no sobre una.

Pin a pin, o reemplazo directo, significa que el ventilador nuevo puede ocupar el lugar del antiguo sin cambiar el soporte, sin modificar el cableado, sin cambiar el control y sin sorpresas acústicas. Esa afirmación abarca cuatro interfaces: la huella mecánica, el conector eléctrico, el caudal frente a la resistencia instalada del sistema y el ruido en el punto de trabajo instalado. La mayoría de los reemplazos fallidos superan las dos primeras y fallan en la tercera o la cuarta.

Esta lista verifica las cuatro, en orden, con un método de medición y un límite de aprobación para cada una. La regla es absoluta: las cuatro se aprueban y el cambio es directo. Si una falla, no es directo. Es un rediseño con una incógnita, y debe corregirse en esa interfaz o debe seleccionarse otro ventilador. Un déficit de caudal del 10% en el punto de trabajo eleva el salto térmico en la carga aproximadamente un 11%, así que un pequeño error en el papel se convierte en una placa caliente dentro del gabinete.

El método siguiente supone un pequeño ventilador axial de CC en un gabinete electrónico, la clase de ventilador que fabrica MEGA Tech. Se aplica por igual a cualquier cambio de un ventilador pequeño de refrigeración, cualquiera sea la marca de la unidad fallida. Para el problema de selección más amplio, comience con la guía de selección de ventiladores.

Verificación 1: Dimensiones y montaje

Si no se atornilla, nada más importa. Mida el metal, no la etiqueta.

Las etiquetas de tamaño de marco describen el contorno nominal, no el patrón de montaje. Un ventilador de 120 mm puede tener un patrón de orificios de 105 mm en una marca y un patrón distinto en otra, y un cuerpo de 38 mm de profundidad puede interferir con una rejilla que un cuerpo de 25 mm no tocaba. Mida cuatro cosas en el ventilador fallido y en el candidato: el contorno en ambos ejes, el patrón de orificios de montaje de centro a centro, la profundidad del cuerpo incluyendo cualquier buje o rejilla saliente, y la dirección del flujo de aire marcada en el marco.

Límites de aprobación: contorno dentro de más o menos 0.5 mm del original; patrón de orificios dentro de más o menos 0.3 mm; profundidad del cuerpo no mayor que la profundidad disponible, con al menos 3 mm de espacio libre hasta la obstrucción más cercana; dirección del flujo de aire idéntica, impulsión frente a extracción; salida del cable por el mismo lado con al menos 20 mm de holgura para llegar al conector. Un patrón de orificios desviado 1 mm no es suficientemente cercano. Es un soporte perforado, y un soporte perforado es una modificación, no un reemplazo directo.

Método: calibre sobre la unidad fallida, no solo la hoja de datos. Las hojas de datos redondean, y algunas citan el diámetro del rodete donde usted necesita el tamaño del marco. Fotografíe el ventilador fallido junto a una regla antes de que salga del sitio. Una vez desechado, la evidencia de montaje se pierde.

También revise la rejilla y el recorrido del cable. Una rejilla de protección que encaja en el marco original puede no encajar en un repuesto con un perfil de borde distinto, y un cable que sale por el lado equivocado puede quedar estirado a través del flujo de aire o pellizcado por la tapa del gabinete. Ambos son fallos de instalación que parecen fallos del ventilador en campo. La verificación es visual y lleva un minuto: coloque la rejilla, tienda el cable, cierre la tapa, luego ábrala y busque marcas de contacto.

Verificación 2: Interfaz eléctrica

Que el conector encaje no significa que los pines coincidan. Verifique pin por pin antes de energizar.

Cuatro cosas deben coincidir: la tensión nominal y su rango de operación, la carcasa del conector y la asignación de pines, las señales de control y detección, y la corriente que consume el ventilador. Un ventilador de 24 V en un riel de 24 V es solo el comienzo. Si la alimentación del sistema oscila más o menos 10%, el rango de operación del repuesto debe cubrir toda la oscilación, no solo la tensión nominal.

La asignación de pines es la trampa. Dos ventiladores pueden compartir una carcasa de 4 pines con los pines de tacómetro y PWM intercambiados. Energícelo a ciegas y el ventilador puede girar mientras el controlador no lee velocidad, o el controlador puede excitar un pin de tacómetro como si fuera PWM y el ventilador nunca arranca. Límite de aprobación: asignación idéntica pin por pin (positivo, tierra, tacómetro o FG, PWM), confirmada por la tabla de pines de la hoja de datos y una verificación de continuidad en la muestra, no por la forma de la carcasa.

Las señales también deben coincidir. El control PWM es típicamente de 25 kHz, y la salida de tacómetro es comúnmente de 2 pulsos por revolución. Si el repuesto usa un conteo de pulsos distinto, el controlador lee la mitad o el doble de la velocidad real y el lazo térmico persigue un fantasma. Límite de aprobación: rango de frecuencia PWM y pulsos de tacómetro por revolución idénticos al original. Corriente: la corriente nominal del repuesto no debe superar la del original en más del 10%, y su corriente de arranque y de rotor bloqueado debe mantenerse dentro de los límites del conector y de la fuente. Para lo que ocurre cuando también cambia el lado del motor o del accionamiento, vea la guía de reemplazo modular de ventilador, motor y variador.

Verificación 3: Caudal frente a la curva del sistema

El caudal en aire libre es un titular de la hoja de datos. El caudal instalado en el punto de trabajo es el número de ingeniería.

Todo gabinete tiene una curva de resistencia del sistema: filtros, rejillas, tarjetas y codos del conducto añaden presión estática a medida que aumenta el caudal. El ventilador tiene una curva de presión frente a caudal (P-Q) que cae a medida que aumenta el caudal. Donde ambas curvas se cruzan está el punto de trabajo, el único caudal que el ventilador instalado realmente entrega. Un candidato con un máximo mayor en aire libre puede, aun así, entregar menos en el punto de trabajo si su curva cae más rápido bajo presión.

Método: establezca primero el punto de trabajo. Mida la presión estática instalada y el caudal en el sistema fallido, o estime la resistencia del sistema a partir de los datos del filtro y la rejilla y lea el punto de cruce en la curva P-Q del candidato. Límite de aprobación: a la presión de trabajo, el candidato debe entregar al menos el caudal requerido, con al menos 10% de margen en caudal o al menos 15 Pa de margen de presión al caudal requerido. Sin margen no es aprobación. Solo la carga del filtro puede añadir 20 a 50 Pa en un intervalo de servicio y desplazar un ventilador marginal fuera de su punto de trabajo.

Use las leyes de los ventiladores para verificar cambios de velocidad: el caudal escala con la velocidad, la presión con el cuadrado de la velocidad y la potencia con el cubo de la velocidad (leyes de afinidad de ventiladores de Engineering ToolBox). Un candidato que necesita 20% más velocidad para mantener el punto de trabajo consume cerca de 73% más potencia y será más ruidoso, lo cual es la Verificación 4. Las propias curvas P-Q deben provenir de un método de ensayo reconocido. La referencia de la industria es el método de laboratorio AMCA 210 (AMCA).

Esquema animado de dos ventiladores pequeños en el mismo punto de trabajo: el ventilador original y el ventilador de reemplazo impulsan partículas de aire azules a través de un conducto hacia la carga a 0.42 m3/min y 85 Pa
Ventiladores original y de reemplazo igualados en el mismo punto de trabajo. Modelo esquemático, solo con fines ilustrativos, no son datos de producto.

Verificación 4: Ruido en el punto de trabajo

Un número de decibelios de la hoja de datos medido en aire libre no dice nada sobre el ruido instalado.

El ruido de catálogo suele citarse a velocidad máxima en aire libre, a veces a 1 m, a veces sin distancia declarada. Instalado, el ventilador gira en el punto de trabajo, a otra velocidad, contra presión, dentro de un gabinete que refleja y amplifica algunas frecuencias. Compare el ruido en el punto de trabajo, a la misma distancia, con el mismo montaje.

Método: mida la presión sonora ponderada A a 1 m del ventilador instalado a la velocidad de trabajo, y tome un espectro de banda estrecha o de tercio de octava junto con ella. Límites de aprobación: nivel en el punto de trabajo no más de 3 dBA por encima del nivel en el punto de trabajo del ventilador original (un aumento de 3 dB duplica la potencia sonora y es claramente audible), y ningún tono prominente. Un tono que sobresale 5 dB o más sobre la banda ancha adyacente en cualquier banda de tercio de octava es un fallo, aunque el nivel de banda ancha apruebe. Los tonos atraviesan los gabinetes y dominan las quejas.

Un ventilador más silencioso en aire libre puede ser más ruidoso en el punto de trabajo si debe girar más rápido para mantener la presión. Por eso las Verificaciones 3 y 4 son un par: fije primero el caudal, luego juzgue el ruido con el caudal que realmente necesita.

Mida en el estado instalado, no en el banco en aire libre. El mismo ventilador mide distinto en un banco de ensayo y dentro de un gabinete de acero, porque las reflexiones se suman y el propio panel del gabinete puede radiar. Si todo lo que tiene es un número de laboratorio, trátelo como un límite inferior y reserve al menos 3 dBA de margen de instalación antes de prometer un nivel a un cliente.

La regla de decisión: cuatro aprobados o no es directo

Califique cada verificación como aprobada o fallida. No existe un directo parcial.

Ejecute las cuatro verificaciones en orden y registre el veredicto de cada una. Un fallo en cualquiera detiene la afirmación de directo, aunque las otras tres aprueben. La corrección debe hacerse en la interfaz fallida: un soporte adaptador para un patrón de orificios, un arnés para un pinout, una variante de mayor presión para un déficit en el punto de trabajo, una variante más lenta o silenciosa para el ruido. El conjunto corregido debe volver a verificarse en esa interfaz antes de enviarse.

Nunca envíe un fallo en caudal o ruido esperando que el sistema lo absorba. El sistema no absorbe un déficit. Lo convierte en temperatura, y la temperatura se convierte en fallos en campo. Un ventilador reseleccionado que supera las cuatro verificaciones es más barato que un directo que falla una.

Cuatro verificaciones, un veredicto: todas las filas deben aprobar
VerificaciónCómo medirLímite de aprobaciónSi falla
Dimensiones y montajeCalibre en la unidad fallida y en la candidata; compare con el plano de montajeContorno dentro de 0.5 mm; orificios dentro de 0.3 mm; profundidad con 3 mm libres; dirección coincideSoporte nuevo o adaptador, o reseleccionar
Interfaz eléctricaTabla de pines de la hoja de datos más verificación de continuidad en la muestraRango de tensión cubre la oscilación; pin por pin idéntico; PWM y tacómetro coinciden; corriente dentro del límite del conectorArnés adaptador o reseleccionar
Caudal en el punto de trabajoCurva P-Q de la candidata frente a la curva de resistencia del sistemaAl menos el caudal requerido a la presión de trabajo, con 10% de margen en caudal o 15 Pa de margen de presiónVariante de mayor presión o reseleccionar
Ruido en el punto de trabajoNivel ponderado A a 1 m más espectro de tercio de octava, a velocidad de trabajoNo más de 3 dBA sobre el original en el punto de trabajo; ningún tono 5 dB sobre la banda anchaVariante más lenta o silenciosa, conducto, o reseleccionar

Ejemplo práctico: reemplazar un pequeño ventilador axial de CC de 80 mm

Un gabinete con filtro, un ventilador de 80 mm fallido y dos candidatos. Solo uno es directo.

Original: 80 por 80 por 25 mm, 12 V CC, PWM de 4 pines con tacómetro, 0.95 m3/min en aire libre, 110 Pa de presión máxima, 38 dBA nominales. Punto de trabajo instalado, medido en el sistema fallido: 0.42 m3/min a 85 Pa, con el filtro colocado. El repuesto debe mantener al menos 0.42 m3/min a 85 Pa, y el objetivo de ruido es el nivel en el punto de trabajo del original, medido en 38 dBA a 1 m en este gabinete.

Candidato A: mismo marco y patrón de orificios (dentro de 0.3 mm), misma asignación de 4 pines, 0.48 m3/min a 85 Pa (14% de margen sobre el requisito de trabajo), 39 dBA en el punto de trabajo sin tono prominente. Cuatro aprobados: dimensiones, eléctrica, caudal, ruido. Veredicto: directo.

Candidato B: titular mayor, 1.20 m3/min en aire libre, mismo marco y conector. A 85 Pa entrega solo 0.38 m3/min, por debajo del requisito de trabajo de 0.42, porque sus aspas delgadas están optimizadas para aire libre, no para presión. Falla la Verificación 3. Veredicto: rechazar, pese al número mayor de catálogo. Este es el error de reemplazo más común en campo: comprar el titular en lugar del punto de trabajo.

Verificación térmica del déficit del Candidato B: 0.38 frente a 0.42 es un déficit de caudal del 10%, que eleva el salto térmico en la carga aproximadamente un 11%. Sobre un salto de 12 K eso es cerca de 1.3 K, suficiente para empujar una placa marginal sobre su límite en un día caluroso.

Trampas que superan una verificación y fallan en el sistema

Cinco trampas, cada una invisible para una comparación de una sola verificación.

Trampa 1, mismo marco, cuerpo más profundo: un cuerpo de 38 mm en un hueco de 25 mm interfiere con la rejilla o la tarjeta detrás. La profundidad es una verificación, no una nota al pie.

Trampa 2, mismo conector, distinto pinout: el ventilador gira, el controlador no lee nada, y el sistema registra un fallo de ventilador en un ventilador sano. O el ventilador nunca arranca porque PWM llega al pin de tacómetro.

Trampa 3, más aire libre, más débil a presión: aspas delgadas de alto paso ganan la tabla del catálogo y pierden el punto de trabajo. Lea siempre la curva P-Q a la presión de trabajo.

Trampa 4, silencioso al máximo, tonal en el punto de trabajo: un tono de paso de aspa a la velocidad de trabajo domina el espectro instalado aunque el nivel de banda ancha parezca correcto. La verificación de espectro existe para esta trampa.

Trampa 5, misma tensión, mayor corriente de arranque: el ventilador supera la corriente de régimen y dispara el límite del conector o el presupuesto de irrupción de la fuente al energizar, cuando varios ventiladores arrancan juntos. Verifique la corriente de rotor bloqueado y de arranque, no solo la corriente nominal.

Valide la muestra antes de comprometerse

Las hojas de datos seleccionan. Las muestras deciden. Pruebe cinco, en el banco, en las cuatro verificaciones.

Pida cinco muestras del candidato elegido y mida, no solo lea. Dimensiones con calibre, pinout con medidor de continuidad, P-Q en tres puntos (presión de trabajo menos 20%, en el punto de trabajo, más 20%) y ruido a la velocidad de trabajo con espectro. Cinco unidades bastan para detectar un error sistemático (pinout incorrecto, profundidad incorrecta) y para ver la dispersión entre unidades. No es una calificación de producción, y no necesita serlo.

Aceptación: las cinco unidades superan las cuatro verificaciones. Un fallo detiene el pedido hasta encontrar la causa. Un solo error de pinout en una muestra es un error sistemático en el envío a granel, no mala suerte. Registre los cinco resultados frente a los cuatro límites de la tabla de decisión anterior. Ese registro es la evidencia de que el pedido a granel coincide con la muestra.

Para compradores pequeños y startups, este paso de muestra es donde realmente se controla el costo: un ventilador a granel incorrecto cuesta el precio del ventilador más el retrabajo, el flete de devolución y el retraso. Una verificación de cinco muestras cuesta una fracción de un envío incorrecto. La lógica de costos para compradores más pequeños se expone en la guía de reemplazo ErP para pequeñas y medianas empresas.

Qué enviar a su proveedor

Envíe las cuatro verificaciones, no un número de parte. Un número de parte invita a un parecido. Las cuatro verificaciones invitan a una coincidencia.

El paquete de solicitud es una página: (1) plano de dimensiones con patrón de orificios, presupuesto de profundidad, dirección del flujo de aire y salida del cable; (2) tensión y rango de operación, tipo de conector, asignación completa de pines, frecuencia PWM, pulsos de tacómetro por revolución y límite de corriente del conector; (3) el punto de trabajo requerido, caudal a presión, más una descripción de la resistencia del sistema (filtro, rejilla, conducto); (4) el límite de ruido en el punto de trabajo, el límite de tono y la distancia de medición. Un proveedor que puede responder las cuatro con datos es un proveedor al que se le puede comprar. Un proveedor que responde con un titular de catálogo no lo es.

La parte de MEGA Tech en este proceso es el ventilador en sí: desarrollo y fabricación de ventiladores de refrigeración a medida, selección de ventiladores, revisión del recorrido del aire, validación de muestras y producción en serie. MEGA Tech fabrica pequeños ventiladores axiales de CC según los requisitos de ISO 9001, CE y RoHS, y la lista anterior es cómo se verifica un reemplazo, cualquiera sea la marca del ventilador fallido. Lo que MEGA Tech no suministra es el gabinete completo ni la unidad de refrigeración completa. El ventilador es el producto, y las cuatro verificaciones son la interfaz que lo mantiene honesto.

Envíe el paquete, pruebe cinco muestras frente a los cuatro límites, y solo entonces comprometa el pedido a granel. Un reemplazo que supera las cuatro verificaciones es directo. Cualquier cosa menor es un proyecto, y debe planificarse como tal.

Preguntas frecuentes del ingeniero

P: El repuesto tiene el mismo tamaño de marco y tensión. ¿Basta para llamarlo pin a pin? R: No. El marco y la tensión cubren solo la verificación mecánica y parte de la eléctrica. Todavía necesita la asignación de pines, el caudal en el punto de trabajo y el ruido en el punto de trabajo. Mismo tamaño y tensión con un pinout distinto o una curva de presión más débil no es directo.

P: El ventilador nuevo tiene un número mayor de caudal en aire libre. ¿Garantiza mejor refrigeración? R: No. La refrigeración depende del caudal entregado frente a la resistencia instalada del sistema. Un ventilador optimizado para aire libre puede entregar menos que el original a la presión de trabajo, y el equipo funciona más caliente pese al número mayor del titular. Compare las curvas P-Q en el punto de trabajo.

P: El conector encaja. ¿Puedo suponer que el pinout coincide? R: No. La misma carcasa se usa con asignaciones de pines distintas entre marcas. Verifique pin por pin, positivo, tierra, tacómetro, PWM, desde la tabla de pines y una verificación de continuidad antes de energizar. Un pin de tacómetro y PWM intercambiados es un fallo silencioso común.

P: El repuesto es 2 dBA más ruidoso en la hoja de datos. ¿Debo rechazarlo? R: Compare en el punto de trabajo, no en el máximo de catálogo. Un aumento de hasta 3 dBA en el punto de trabajo, sin tono prominente, suele ser aceptable. Un tono que sobresale 5 dB sobre la banda ancha es un fallo independiente aunque el nivel general apruebe.

P: ¿Cuántas muestras debo probar antes de un pedido a granel? R: Cinco muestras, cada una medida en las cuatro verificaciones. Las cinco deben aprobar. Un fallo detiene el pedido hasta encontrar la causa, porque un error sistemático en una muestra se convierte en un error sistemático en el envío.

Preguntas para una revisión de diseño

  • ¿Cuál es el punto de trabajo, caudal a presión, y la resistencia del sistema se midió o se estimó?
  • ¿El patrón de orificios de montaje coincide dentro de 0.3 mm, y la profundidad del cuerpo cabe con al menos 3 mm libres?
  • ¿El pinout está verificado pin por pin, incluyendo la frecuencia PWM y los pulsos de tacómetro por revolución?
  • ¿La candidata entrega al menos el caudal requerido a la presión de trabajo, con 10% de margen en caudal o 15 Pa de margen de presión?
  • ¿Cuál es el ruido en el punto de trabajo, no el máximo de catálogo, y hay un tono prominente?
  • ¿Las corrientes de arranque y de rotor bloqueado se mantienen dentro de los límites del conector y de la fuente cuando todos los ventiladores arrancan juntos?
  • ¿Qué ocurre cuando el filtro se carga de polvo y aumenta la resistencia del sistema, el punto de trabajo sigue manteniéndose?
